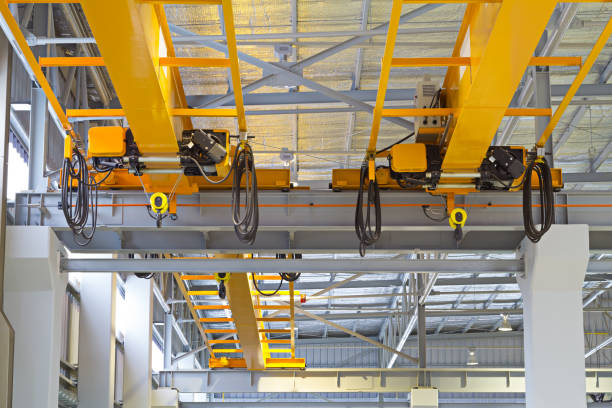

Dimensionar correctamente un puente grúa es una de las decisiones técnicas más importantes al implementar un sistema de izaje en una bodega, taller o instalación industrial. Una capacidad insuficiente puede limitar las operaciones y generar riesgos durante el levantamiento de cargas. Por otro lado, sobredimensionar el equipo puede aumentar innecesariamente los costos de fabricación, instalación y operación.
Para definir qué puente grúa en Chile necesitas, no basta con conocer el peso de la pieza más pesada. El cálculo debe considerar la carga útil, los elementos de izaje, la configuración del equipo, la luz de la nave, las condiciones de operación y las características estructurales del edificio.
A continuación, revisamos un método práctico para obtener los antecedentes necesarios antes de solicitar un diseño y cotización formal.
Factores clave para determinar la capacidad de carga
La capacidad nominal del puente grúa corresponde a la carga máxima que el sistema está diseñado para levantar bajo las condiciones especificadas por el fabricante.
Para determinarla correctamente, considera al menos tres variables.
1. Carga útil
Primero identifica cuál es la carga máxima que necesitas levantar.
Por ejemplo, si en un taller necesitas manipular motores de hasta 4 toneladas, esta carga debe formar parte de la base del dimensionamiento.
Es importante considerar la operación futura. Si actualmente la carga máxima es de 4 toneladas, pero existe la posibilidad de manipular equipos de 5 o 6 toneladas, conviene incorporar esta información desde la etapa de diseño.
2. Peso de los accesorios de izaje
La carga suspendida no necesariamente corresponde solamente al elemento que quieres levantar.
Dependiendo de la configuración, pueden intervenir:
- Eslingas.
- Grilletes.
- Balancines.
- Ganchos.
- Elementos de sujeción.
- Otros accesorios de izaje.
Por ejemplo, si una pieza pesa 4.000 kg y los accesorios utilizados para levantarla pesan 200 kg, la carga suspendida considerada para la maniobra será superior a los 4.000 kg.
Sin embargo, hay que distinguir entre capacidad nominal del puente grúa y las cargas utilizadas para el diseño estructural. El fabricante e ingeniero responsable deben establecer los criterios de diseño correspondientes.
3. Factor de seguridad
El factor de seguridad no significa simplemente multiplicar la carga máxima por un número arbitrario para determinar la capacidadcomercial del puente grúa.
En el diseño de puentes grúa, los factores de seguridad y las combinaciones de carga dependen del componente analizado, las normas aplicables, el régimen de servicio y las condiciones de operación.
Por eso, una vez definida la carga de trabajo, el dimensionamiento de vigas, estructuras, ruedas, mecanismos y conexiones debe realizarse mediante criterios de ingeniería.
Paso a paso para calcular el tonelaje necesario en tu galpón o taller
Antes de solicitar una cotización de un puente grúa Chile, puedes reunir los siguientes antecedentes.
Paso 1: Identifica la carga máxima
Determina cuál es el elemento más pesado que necesitas levantar.
Ejemplo:
Carga máxima = 5 toneladas
No utilices solamente el peso promedio de las piezas. El dato importante para la selección es la carga máxima prevista durante la operación.
Paso 2: Define la frecuencia de uso
Indica cuántas veces utilizarás el puente grúa durante una jornada.
Puedes clasificar preliminarmente la operación como:
- Uso ocasional.
- Uso frecuente.
- Uso intensivo.
- Uso continuo.
La frecuencia influye directamente en la selección de los mecanismos y en el régimen de servicio requerido.
Paso 3: Define la altura de elevación
Mide la distancia entre el nivel donde se encuentra la carga y la altura máxima a la que necesitas levantarla.
Por ejemplo:
Altura de elevación requerida = 6 m
Este dato es fundamental para seleccionar el polipasto y determinar la configuración del puente grúa.
Paso 4: Determina la luz del puente
La luz corresponde aproximadamente a la distancia entre los ejes de las estructuras de apoyo sobre las que se desplaza el puente.
Por ejemplo:
Luz de la nave = 15 m
Este dato tiene una incidencia importante en el diseño de las vigas principales.
A mayor luz, generalmente aumentan las exigencias sobre la estructura y pueden cambiar las dimensiones y configuración necesarias.
Paso 5: Define el recorrido longitudinal
También debes determinar cuánto debe desplazarse el puente grúa dentro del taller.
Por ejemplo:
Recorrido requerido = 40 m
Este dato permite definir la longitud de las vías de rodadura y las condiciones de instalación.
Paso 6: Identifica las condiciones de operación
Finalmente, especifica dónde funcionará el equipo.
Es relevante informar si se trata de:
- Taller mecánico.
- Planta industrial.
- Bodega logística.
- Maestranza.
- Industria minera.
- Astillero.
- Zona exterior.
- Ambiente con polvo, humedad o temperaturas particulares.
Estas condiciones pueden afectar la selección de componentes, protección de los equipos y estrategia de mantenimiento.
Tipos de puentes grúa según su capacidad: monorriel vs. birriel
La capacidad necesaria no es el único criterio para seleccionar un puente grúa. También debes definir la configuración estructural.
Puente grúa monorriel
El sistema monorriel utiliza una configuración de viga principal sobre la cual se desplaza el equipo de elevación.
Sus principales características son:
- Configuración relativamente simple.
- Adecuado para diferentes aplicaciones industriales.
- Buena alternativa para cargas y exigencias moderadas.
- Puede ofrecer una solución eficiente para talleres y bodegas.
La configuración exacta dependerá de la carga, luz, altura disponible y régimen de trabajo.
Puente grúa birriel
El puente grúa birriel utiliza dos vigas principales y generalmente se emplea cuando las exigencias de carga, luz o servicio requieren una configuración de mayor capacidad estructural.
Puede ser una alternativa para:
- Cargas elevadas.
- Grandes luces.
- Uso intensivo.
- Aplicaciones industriales exigentes.
- Requerimientos específicos de altura de elevación.
La elección entre monorriel y birriel debe realizarse mediante una evaluación técnica. No existe una equivalencia directa entre una determinada tonelada y una única configuración.
El impacto del espacio disponible y la luz de la nave
Uno de los errores habituales al planificar un puente grúa es concentrarse únicamente en las toneladas que debe levantar.
La geometría del edificio puede ser igualmente determinante.
Debes conocer:
Luz: distancia entre los apoyos o columnas de la nave.
Altura libre: espacio disponible desde el piso hasta las estructuras existentes.
Altura de elevación: nivel máximo necesario para posicionar la carga.
Recorrido: distancia longitudinal que debe cubrir el puente.
Distancia entre columnas: separación de los apoyos que soportarán las vías de rodadura.
Además, es necesario verificar que la estructura existente pueda recibir las cargas transmitidas por el sistema.
Si el puente grúa se instalará sobre una estructura existente, no se debe asumir que las columnas o vigas actuales tienen capacidad suficiente. Puede ser necesario realizar una revisión estructural antes de definir la solución definitiva.
Esto es especialmente importante cuando se requiere realizar cálculo de vigas de izaje, diseñar nuevas estructuras de soporte o adaptar una nave industrial existente.
¿Qué información necesitas para solicitar una cotización?
Para que un proveedor pueda realizar una evaluación inicial de tu proyecto, prepara al menos:
- Capacidad requerida: toneladas.
- Carga máxima: peso del elemento más pesado.
- Altura de elevación: metros.
- Luz de la nave: metros.
- Recorrido longitudinal: metros.
- Frecuencia de operación: ocasional, frecuente o intensiva.
- Tipo de instalación: interior o exterior.
- Características de las columnas y estructura existente.
- Planos estructurales, si están disponibles.
- Fotografías del galpón o taller.
Con estos antecedentes, el equipo de ingeniería puede determinar una configuración preliminar y posteriormente desarrollar el diseño correspondiente.
Conclusión: dimensiona tu puente grúa con ingeniería
Calcular la capacidad de un puente grúa no consiste únicamente en escoger el equipo que soporte el mayor peso posible.
La solución correcta debe considerar simultáneamente carga, luz, altura de elevación, recorrido, frecuencia de uso, configuración estructural y condiciones de instalación.
Si estás evaluando un proyecto de puente grúa en Chile, Cranetech Chile puede ayudarte desde la definición de los requerimientos hasta la selección y diseño de una solución adaptada a las características de tu instalación.
Envía los datos de tu bodega, taller o planta —capacidad requerida, dimensiones, altura, recorrido y condiciones de operación— al equipo de ingeniería de Cranetech Chile para evaluar tu proyecto y solicitar una cotización de puente grúa a medida.
Una correcta definición técnica desde el inicio permite evitar sobrecostos, modificaciones posteriores y soluciones que no respondan a las necesidades reales de la operación.
